Состав оборудования

Система учета электроэнергии «СУП-04 (АСКУЭ)» представляет собой комплекс, состоящий из следующего оборудования:

✔ электронные счетчики БИМ серии 3ХХХ (трехфазные и однофазные)
✔ ретрансляторы PLC и радиоканала
✔ устройство сбора и передачи данных (УСПД)
✔ выносные пользовательские дисплеи (PLC-D)
✔ оборудование GSM связи (GSM модемы)

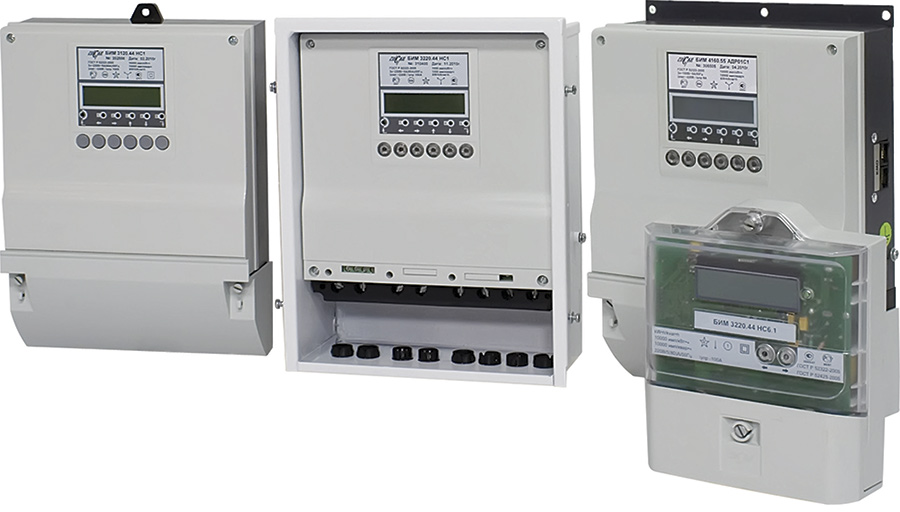

Счетчики электрической энергии БИМ 3ХХХ.

В составе системы учета электроэнергии «СУП-04 (АСКУЭ)» используются электронные трехфазные и однофазные многотарифные счетчики серии БИМ 3220.04 ЕНТС1, БИМ 3220.04 ЕНТС6.1, БИМ 3220.04 ЕНТС6.2, БИМ 3220.04 ЕНТС6.3 производства ООО НТЦ «ГОСАН».

Особенностями счетчиков БИМ является:

✔ Высокая надежность оборудования.
✔ Многотарифный учет электроэнергии – счетчики имеют возможность настройки до 4х тарифных планов и тарифного расписания выходного дня с использованием календаря. Настройка тарифного расписания производится дистанционно, без демонтажа устройства и подключения к нему различных интерфейсов.
✔ Наличие встроенных 100А реле для реализации задач включения/отключения абонентов, ограничения потребляемой мощности и защиты от перенапряжения.
✔ Возможность передачи данных одновременно по нескольким интерфейсам: PLC, радиоканалу, RS485, RS232, оптопорту, специализированному интерфейсу Bbnet.
✔ Передача данных по PLC интерфейсу для однофазных счетчиков осуществляется по 3м фазам, что существенно повышает скорость и надежность передачи информации.
✔ Возможность использования многоабонентных однофазных счетчиков (1, 2 или 3 абонента в одном устройстве), что существенно снижает стоимость одной точки учета.
✔ Сигнализация открытия крышки клеммника и крышки прибора. Срабатывание сигнализации при открытии крышек происходит даже с отключенным питанием устройства с последующей передачей информации в УСПД.
✔ Сигнализация возникновения магнитного поля. Срабатывание сигнализации происходит даже с отключенным питанием устройства с последующей передачей информации в УСПД.
✔ Температурный диапазон работы от –40 до +70 градусов. В этом температурном диапазоне счетчики не только включаются и отображают информацию на дисплее, но и правильно производят замеры всех электрических параметров, т.е. не выходят за границы класса точности по учету электроэнергии.
✔ Класс точности 3х фазных счетчиков – 0,5%, однофазных – 1%. По ГОСТу это максимальная точность учета электрической энергии для счетчиков сети 0,4кВ.
✔ Диапазон входных напряжений – от 150В до 350В (для однофазной сети). В этом диапазоне напряжения счетчик будет работать и правильно считать потребленную электроэнергию.
✔ Уход встроенных часов счетчика не более 0,5 сек. в сутки при автономной работе. При работе счетчиков в системе учета «СУП-04 (АСКУЭ)», корректировка времени производится через устройство сбора данных (УСПД) каждые 10-20 минут. Устройство сбора данных корректирует свое время по часам диспетчерского центра ООО НТЦ «ГОСАН». Этого достаточно, чтобы во всех счетчиках в системе «СУП-04 (АСКУЭ)» отображалось точное время.
✔ Межповерочный интервал – 12 лет. На протяжении этого срока завод изготовитель гарантирует точность измерения счетчика в классе точности. По окончании данного срока счетчик допускается использовать после проведения процедуры поверки. Свидетельством поверки счетчика является пломба поверяющей организации на корпусе счетчика, печать поверяющей организации в паспорте устройства с датой поверки и подписью поверителя.
✔ Срок службы счетчика – 30 лет. На протяжении этого срока завод изготовитель гарантирует работоспособность устройства без замены основных узлов.
✔ Гарантийный срок эксплуатации – 3 года. На протяжении этого срока производится бесплатный ремонт вышедшего из строя оборудования (в гарантийных случаях).

Дополнительные функции счетчиков:

✔ Дистанционное включение и отключение потребителей. Команды подаются с компьютера оператора при помощи программного комплекса «Усадьба». Для выполнения команд с компьютера оператора необходимо иметь специальный допуск, разрешающий выполнение данных команд. Несанкционированный доступ к отключениям и включениям невозможен.
✔ Ограничение потребляемой мощности. В случае нехватки мощности трансформатора или при долевом участии абонентов в покупке мощностей, есть возможность ограничить потребление электроэнергии персонально для каждого абонента, не устанавливая дополнительные устройства – ограничители, а используя функцию ограничения. При превышении абонентом лимита мощности счетчик автоматически отключит его от сети на определенное время (заданное оператором), затем включит снова. Если потребляемая мощность не снизится, счетчик произведет повторные отключения до того момента, пока абонент не снизит нагрузку ниже уровня ограничения. Так же это хороший способ воздействия на должников по уплате за электроэнергию без отключения их от электросети.
✔ Защита от перенапряжения. Завышенное напряжение сети достаточно часто встречается в СНТ и сельских поселениях, приводит к выходу из строя бытовой техники, в некоторых случаях может вызывать короткие замыкания и пожары. Счетчик вовремя произведет отключение абонента от сети и включит сразу после восстановления нормального уровня напряжения.

Все перечисленные функции в счетчиках активируются изначально или настраиваются в процессе эксплуатации системы. Изменения в настройках производятся дистанционно, не требуют демонтажа оборудования, не требуют дополнительных затрат от владельцев оборудования.

Ретрансляторы PLC и радиоканала.

Ретрансляторы БИМ 3200.04 или БИМ 3200.08 предназначены для улучшения качества связи PLC интерфейса.

Применяются в следующих случаях:
✔ наличие помех в сети PLC, препятствующих прохождению информации от группы счетчиков БИМ до устройства сбора данных (УСПД).
✔ осуществление связи с одним или несколькими абонентами, удаленными от основной группы счетчиков более, чем на 300м.
✔ организация радиоканала для увеличения скорости опроса счетчиков.

Устройство сбора и передачи данных (УСПД).

Устройство сбора и передачи данных (УСПД) БИМ 3200.08 М предназначено для сбора и хранения информации со счетчиков и ретрансляторов БИМ 3ХХХ, организации сети PLC и сети радиоканала. УСПД осуществляет связь с компьютером оператора при помощи GSM/GPRS интерфейса, передает информацию по потреблению электроэнергии и телеметрию по каждому абоненту. Принимает команды от компьютера оператора на изменения в настройках комплекса, команды на включение/отключение абонентов, параметры ограничений мощности с последующей их передачей счетчикам. УСПД хранит в энергонезависимой памяти информацию получасовых срезов по каждому абоненту за период 20 лет эксплуатации с возможностью передачи архивов измерений на компьютер оператора. УСПД осуществляет постоянный опрос счетчиков внутри сети PLC или радиоканала, производит синхронизацию времени в счетчиках.

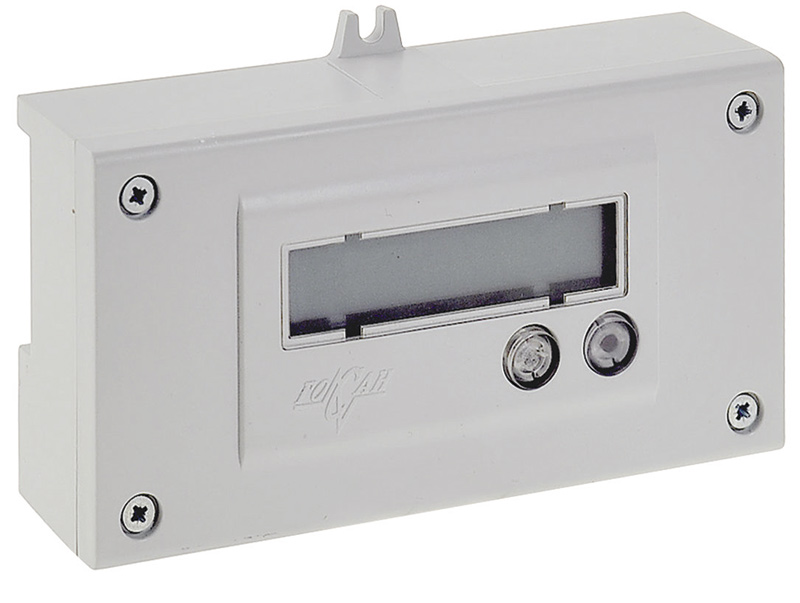

Выносной пользовательский дисплей (PLC-D).

Выносной пользовательский дисплей (PLC-D) предназначен для отображения показаний счетчика электроэнергии БИМ 3ХХХ. Используется в случае, когда счетчик смонтирован в недоступном для визуального контроля месте. PLC-D подключается к электрической сети на вводе в дом на расстоянии не более 50м от счетчика (по кабелю). Для получения информации от счетчика используется PLC интерфейс. Дисплей предназначен для отображения потребленной энергии по тарифам, уровня напряжения в сети и потребляемой мощности, что позволяет владельцу анализировать качество электроэнергии и уровень своего потребления на текущий момент времени. Выносной пользовательский дисплей запоминает показания электроэнергии на 1-ое число каждого месяца, ведя архив по потреблению, что существенно облегчает финансовый контроль.
