Система учета электроэнергии «СУП-04 (АСКУЭ)» представляет собой комплекс, состоящий из следующего оборудования и программного обеспечения:
✔ электронные счетчики БИМ серии 3ХХХ (трехфазные и однофазные)
✔ ретрансляторы PLC и радиоканала
✔ устройство сбора и передачи данных (УСПД)
✔ выносные пользовательские дисплеи (PLC-D)
✔ оборудование GSM связи (GSM модемы)
✔ программный комплекс «Усадьба»

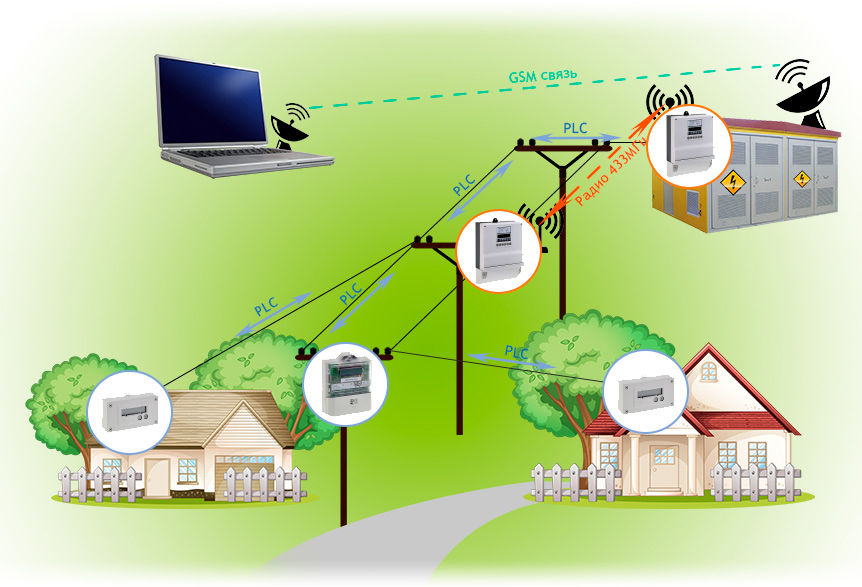

Основным способом передачи данных в системе учета электроэнергии «СУП-04» является PLC интерфейс. Передача данных в PLC интерфейсе осуществляется по проводам и кабелям сети 0,4кВ. Преимуществом данного способа передачи информации является отсутствие необходимости прокладки дополнительных интерфейсных проводов, соединяющих счетчики и УСПД между собой, что существенно облегчает монтажные работы, снижая их стоимость.
В случае возникновения проблем в передаче данных по PLC интерфейсу (наличие большого количества помех, влияющих на качество передачи данных), используется радиоканал на разрешенной частоте 433МГц. Для передачи данных по радиоканалу используются ретрансляторы.
Комбинированное использование PLC интерфейса и радиосвязи существенно повышает надежность системы и обеспечивает гарантированный опрос показаний со всех счетчиков.
Вся информация от счетчиков автоматически передается по проводам линии 0,4кВ (интерфейс PLC) или радиоканалу в устройство сбора и передачи данных (УСПД), которое может контролировать до 512 абонентов одной сети. УСПД собирает текущую информацию по каждому абоненту:
✔ Исправность счетчика.
✔ Показания потребления электроэнергии с учетом тарифного расписания, календаря выходного дня и т.д.
✔ Получасовые приращения энергии за период 20 лет.
✔ Напряжение на вводе абонента.
✔ Потребляемый ток.
✔ Состояние абонента (включен/отключен).
✔ Параметры ограничения потребляемой мощности.
✔ Параметры защиты от перенапряжений в сети.
✔ Максимумы напряжения на вводе абонента за прошедшие сутки.
✔ Минимумы напряжения на вводе абонента за прошедшие сутки.
✔ Максимумы мощности абонента за прошедшие сутки.
✔ Сигнализация открытия клеммника счетчика, крышки устройства, наличия магнитного поля.
Информация от УСПД поступает на компьютер оператора, оснащенный программным комплексом «Усадьба», используя GSM или GPRS связь. Удобство такого способа получения информации заключается в том, что нет необходимости находиться на территории объекта – получать данные можно находясь в любом месте, где работают мобильные телефоны, а стоимость одного опроса, в который входит информация со всех узлов учета, составляет всего несколько рублей.
