Монтажные работы

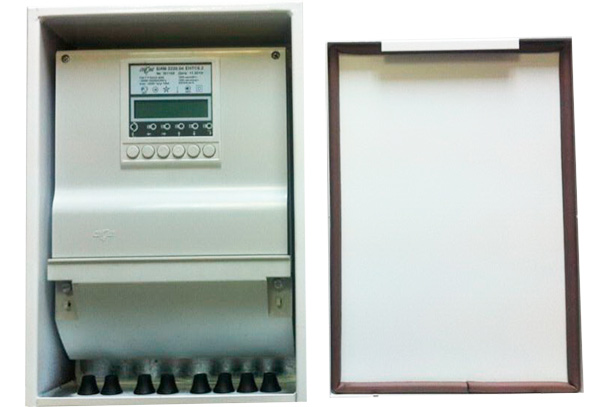

Монтаж счетчиков электроэнергии БИМ осуществляется в герметичных металлических антивандальных корпусах.

Монтаж осуществляется следующими способами:
✔ Монтаж на опорах линии электропередач на максимальной высоте. Основным преимуществом данного способа монтажа прежде всего является труднодоступность прибора для посторонних лиц с целью хищения электроэнергии или вандализма. Ввиду отсутствия необходимости визуальной ревизии счетчиков БИМ и сбора всей необходимой информации с них оператором с помощью программного комплекса «Усадьба» и не высокой стоимости монтажа этот способ является самым распространенным. Система установленных счетчиков на максимальной высоте и пользовательских дисплеев для визуального контроля показаний (PLC-D) называется split системой и принимается Энергосбытовыми компаниями в эксплуатацию.
✔ Монтаж на опорах линии электропередач на высоте 1,4-1,7 метра от земли в корпусах с окном для визуального контроля показаний. Этот способ монтажа является более затратным и облегчает доступ к прибору с целью хищения электроэнергии или вандализма, но обеспечивает визуальный контроль за показаниями счетчиков в чем нет особой необходимости в системе учета электроэнергии «СУП-04 (АСКУЭ)» ввиду дистанционного получения информации оператором и наличия пользовательских дисплеев PLC-D.

Особенности монтажа счетчиков электроэнергии БИМ 3ХХХ на линии электропередач 0,4кВ:

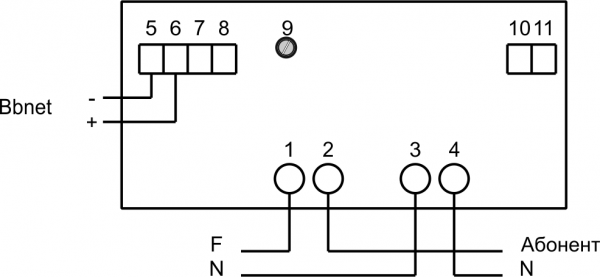

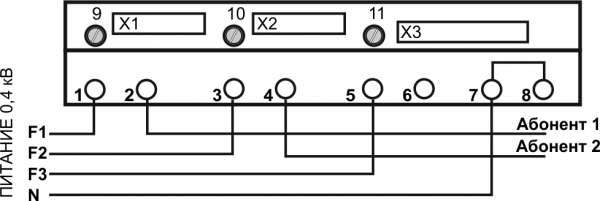

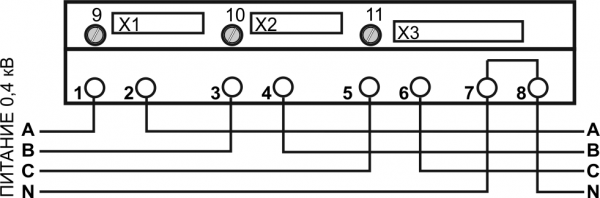

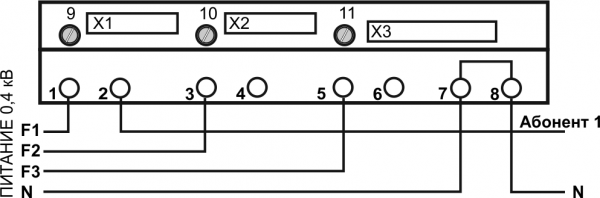

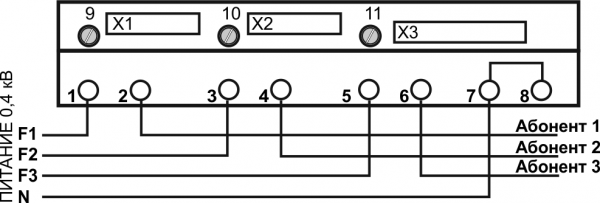

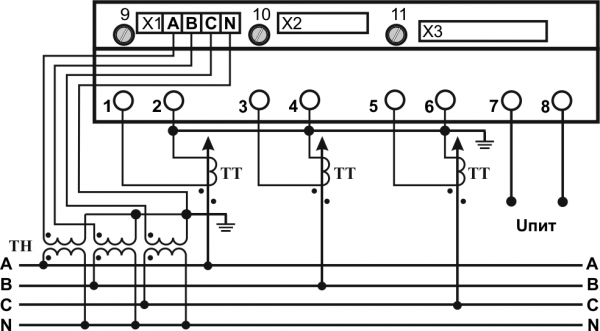

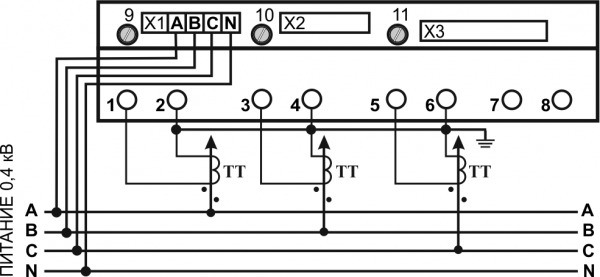

Счетчик БИМ 3ХХХ крепится на опору линии электропередач с помощью стальных стяжек идущих в комплекте с каждым устройством. Имеется возможность крепления счетчиков к опоре монтажной СИП лентой. В трехфазной сети 0,4кВ в однофазные счетчики БИМ 3220.04 ЕНТС6.1, БИМ 3220.04 ЕНТС6.2, БИМ 3220.04 ЕНТС6.3 подключаются все три фазы, согласно монтажной схеме для каждого вида устройств. Подключение счетчиков к линии 0,4кВ производится кабелем СИП сечением 16мм при помощи зажимов ПА-1-1 для открытой линии и зажимами СТ-70 для линии СИП. В однофазный счетчик БИМ 3220.04 ЕНС6.1 подключается только одна фаза, согласно схеме подключения для данного устройства.
